イオン交換樹脂 カートリッジ純水器 ＩＲＩシリーズ
アニオン樹脂・カチオン樹脂・混床タイプの純水製造用
蛇口につなぐだけで手軽に純水を採取できるカートリッジ純水器です。混床タイプのイオン交換樹脂を
充填しており、原水中のイオン化した電解質（Na+ / Ca2+ / Cｌ-など）を除去します。
樹脂量3L 〜 80Lまで豊富なラインナップが揃い、ご使用用途に合わせてお選びいただけます。
標準で再生時期をお知らせするLEDランプ式の水質計を備え、カートリッジ交換の目安となります。
＜ 緑 ⇒ 赤表示 ＞
再生時期をお知らせするLEDランプ式水質計
ランプ表示式なので一目で分かり管理が簡単です。
◆水質計の詳しい情報はこちら >>>
加湿装置への供給水、電子部品等の洗浄用水
化学分析用水、超純水製造装置への供給水
実験、検査用水 その他
仕様一覧
＜本体＞
| コード |
601 |
602 |
603 |
605 |
606 |
608 |
609 |
| 型式 |
IRI-3 |
IRI-5 |
IRI-10 |
IRI-20 |
IRI-30 |
IRI-50 |
IRI-80 |
| 樹脂量(L) |
3 |
5 |
10 |
20 |
30 |
50 |
80 |
標準流量
(L/hr) |
30〜180 |
50〜300 |
100〜600 |
200〜1200 |
300〜1800 |
500〜3000 |
800〜4800 |
| 採水量(L) |
600 |
1,000 |
2,000 |
4,000 |
6,000 |
10,000 |
16,000 |
| 寸法(mm) |
Φ160×
H388 |
Φ160×
H521 |
Φ160×
H958 |
Φ210×
H951 |
Φ235×
H1069 |
Φ260×
H1252 |
Φ305×
H1388 |
| 運転重量(kg) |
8 |
11 |
19 |
38 |
55 |
88 |
140 |
・カートリッジ純水器本体にはLED水質計、カプラー付ホース ２ｍ×２本がセットされます。
・採水量は、原水の電気伝導率が150μs/cmを目安としています。
・最高使用圧力は、0.34Mpaとなります。
＜予備カートリッジ＞
| コード |
601-S |
602-S |
603-S |
605-S |
606-S |
608-S |
609-S |
| 型式 |
IRI-3S |
IRI-5S |
IRI-10S |
IRI-20S |
IRI-30S |
IRI-50S |
IRI-80S |
・予備カートリッジは、イオン交換樹脂詰め替えの際のローテーション用です。※下記説明有り
＜イオン交換樹脂 詰め替え＞
| コード |
601-R |
602-R |
603-R |
605-R |
606-R |
608-R |
609-R |
| 型式 |
IRI-3R |
IRI-5R |
IRI-10R |
IRI-20R |
IRI-30R |
IRI-50R |
IRI-80R |
・詰め替えは再生ではなく、新品の樹脂です。※下記説明有り
※上記以外の大容量につきましては別途ご相談下さい。

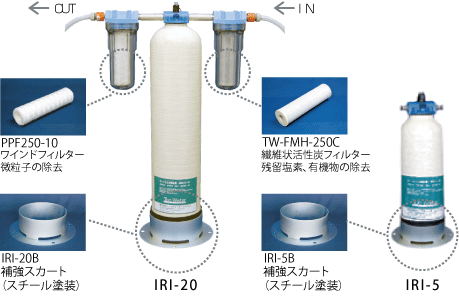

オプション
●プレフィルター・ポストフィルターをセットすることで、有機物、微粒子等を吸着・除去します。
●補強スカートをセットすることで本体が倒れないように補強します。（アンカーボルト用穴付き）
| 品名 |
ﾌﾟﾚﾌｨﾙﾀｰｾｯﾄ
（ｶｰﾎﾞﾝﾌｨﾙﾀｰ）
|
カーボンフィルター
（交換用） |
ﾎﾟｽﾄﾌｨﾙﾀｰｾｯﾄ
（ﾜｲﾝﾄﾞﾌｨﾙﾀｰ） |
ワインドフィルター
（交換用） |
| コード |
610-P |
202 |
610-F |
104 |
| 型式 |
IRI-CF |
TW-FWH-250C |
IRI-FF |
PPF250-10 |
| 品名 |
補強スカート（スチール塗装） |
| コード |
601-B |
602-B |
603-B |
605-B |
| 型式 |
IRI-3B |
IRI-5B |
IRI-10B |
IRI-20B |
デジタル式水質計（オプション）
（簡易デジタル温度補償付き・カートリッジ純水器用水質モニター）
・ 設置例（7771-A100）
（IRIシリーズにセットすれば、水質がデジタル表示されます） |
 |
 |
・ 設置例（7773-A100）
（純水製造設備においても、純水製造ライン上のIRIシリーズ等の水質管理に便利です） |
 |
 |
◆デジタル式水質計の詳しい情報はこちら >>>
● ＩＲＩシリーズ イオン交換樹脂詰め替えの流れ
|
イオン交換樹脂は、樹脂の吸着限界により水質が低下するので、定期的な樹脂交換が必要です。
その為、本体と予備カートリッジを併せてご購入の上、ローテーション使用を推奨致します。
そうすれば、生産ラインをストップする必要が無く、常時安定したイオン交換水を使用出来ます。
※新品の樹脂に詰め替えるので、樹脂が劣化する事がありません。
※樹脂量50L（IRI-50）以上の場合、現地での詰め替え作業になる場合があります。
|
 |
● 送り先はこちら
※〒143-0013 東京都大田区大森南4-6-15 テクノフロント森ヶ崎202
株式会社トップウォーターシステムズ テクニカルセンター宛
TEL：03-6715-1902 FAX：03-6715-1903 |
（送料は別途ご負担願います。）
● 設置例（IRIシリーズ）
（ＲＯ純水装置と組み合わせれば、更に高純度で安定した純水を精製する事が出来ます） |
 |
 |
印刷機用水として
（IRI-20×2） |
洗浄用水として
（IRI-20×2） |
 |
 |
チラー・スケール対策用水として
（IRI-20×2） |
研究分析用水として
（IRI-10×2） |
IR 小型カートリッジシリーズ
 |
限られたスペースや、装置内蔵にコンパクトに対応。 |
手軽に交換可能なカートリッジタイプのイオン交換樹脂です。
オートクレーブ（デジタル）、スチーマー（エステ）、レーザー加工機の
冷却水等に省スペースで対応致します。
接続方法は、標準のハウジングに適応するタイプと
ネジ込みで直接接続可能なタイプが有ります。 |
| コード |
701 |
701-TH |
702 |
702-TH |
| 型式 |
IR-0500 |
IR-0500TH |
IR-0250 |
IR-0250TH |
| サイズ |
20インチ |
10インチ |
| タイプ |
フラット
ガスケット |
1/4NPT
ネジコミ |
フラット
ガスケット |
1/4NPT
ネジコミ |
| 樹脂量 |
約 1500ml |
約 750ml |
| 標準流量 |
1L/毎分 |
1L/毎分 |
| 採水量 |
約 250 〜 400L |
約 130 〜 200L |
| 寸法 |
Φ74.5 × H510 |
Φ74.5 × H247 |
 |
■小型RO高純水製造装置（イオン交換カートリッジ使用）
小型RO純水装置（TW-010-SRO）に、イオン交換樹脂
カートリッジ（IR-0250TH）がをセットします。装置外装は
ステンレスカバー付きで耐久性・耐水性に優れ、衛生的。
水道直結でも、高純度の高純水（1μS/cm）が
毎時10リットル、手軽に精製出来ます。カートリッジも脱着
が簡単なワンタッチ継手なので、メンテナンスが簡単です。
※水道水の電気伝導度150μS/cmの場合、イオン交換カートリッジ１本で、約3000〜4000リットル精製します。 |
(TW-010-SRO-IE)
※内部透過イメージ |
● 高純水製造システムの詳しい情報はこちら ＞＞＞
| コード |
515 |
| 型式 |
TW-010-SRO-IE |
| 生産水量（水温25℃） |
約 10 L/h |
| 除去率（逆浸透膜方式） |
90 〜 99 % |
| 電源電圧 |
AC100V 50/60Hz 2A |
| 外形寸法 |
W 400 × D 180 × H 460(mm) |
| ROモジュール |
1本 |
| イオン交換樹脂カートリッジ |
1本 |
| LEDランプ式水質計 |
0 〜 5μS/cm |
| プレフィルター |
10インチ ワインドフィルター ｘ 1本 |
| プレカーボンフィルター |
10インチ カーボンフィルター ｘ 1本 |
| 付属品 |
マルチコック / フィルターレンチ |
| オプション |
TDSテスターペン / 貯水タンク / 他 |
| 給水条件※ |
水道水 |
※本装置は市水（水道水）を供給水として設計されています。
※原水が井水等で給水条件を満たさない場合、前処理装置等を設置して水質を改善する必要があります。
・ 消耗品
コード |
型式 |
品名 |
備考※ |
103 |
PPF250-10 |
プレフィルター |
標準交換目安１年 |
202 |
TW-FWH-250C |
カーボンフィルター |
標準交換目安１年 |
302 |
TFC-75-BC |
ミニROモジュール
（ベッセル一体型） |
標準交換目安２年 |
702-TH |
IR-0250TH |
イオン交換樹脂カートリッジ |
― |
※交換時期は目安です。原水水質・使用量により著しく異なる場合があります。
卓上型カートリッジ純水器 ミニピュア MP-01
 省スペース・省コストで手軽にイオン交換水が採水可能
蛇口につなぐだけで高純度の純水が採水できるカートリッジ式
純水器です。樹脂の交換期を水質ランプがお知らせします。

再生時期をおしらせするLEDランプ式水質計
|
| コード |
810 |
| 型式 |
MP-01 |
| 樹脂量 |
約 750ｍｌ |
| 処理水質 |
0〜1, 0〜5, 0〜20μs/cm |
| 採水流量 |
約1,000ml/分 |
| 採水量（1カートリッジ） |
約 130〜200L |
| イオン交換樹脂カートリッジ |
1本 |
| 外形寸法 |
W115×D300×H305 (mm) |
| 電源 |
AC100V 50/60Hz（水質計） |
